平整度測量系統
產品介紹
平整度測量系統對車體側墻、地板等輪廓尺寸數據進行檢測以滿足車體在
生產過程中交件前的尺寸調修和校驗。可以為車輛制造數字化檢測技術及三維
逆向技術研究中提供豐富的數據支撐,作為車體外輪廓數字化檢測應用研究使
用。系統能滿足高鐵/動車CRH380、350標動、350臥鋪、CJ-1、CJ-2車型側
墻\底板外輪廓檢測使用。通過激光測距傳感器和3D激光傳感器數據采集快速
獲取車輛截面輪廓尺寸,自動完成平整度計算,降低傳統測量方式的勞動強度
提高測量精度,并提供自動化數據處理、儲存、顯示和分析、標記等功能。

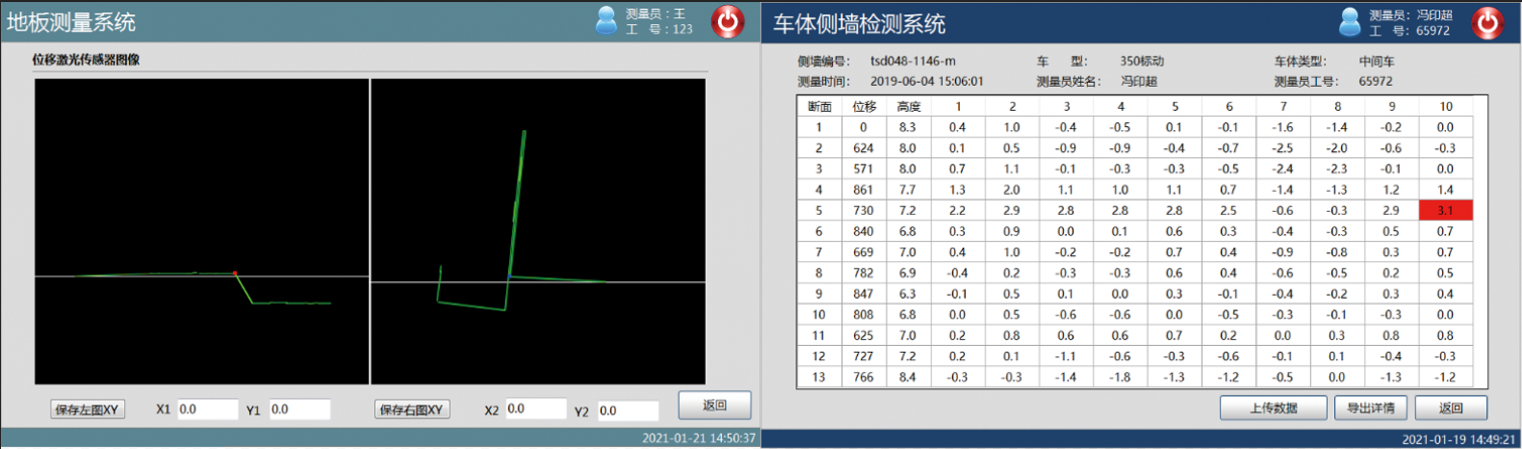

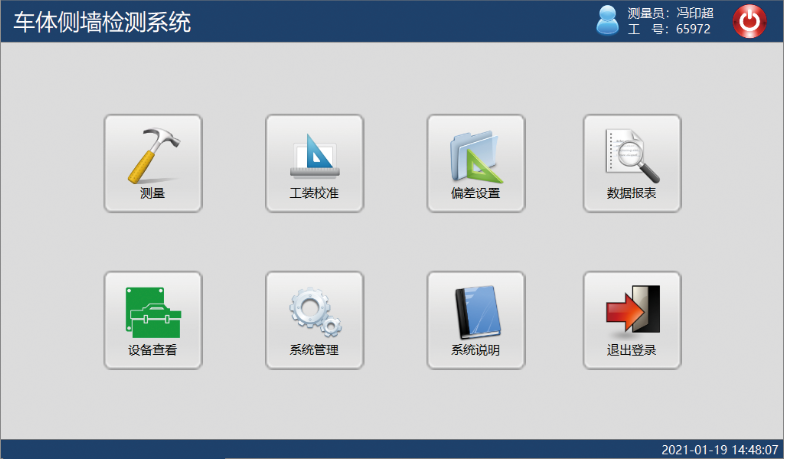

軟件界面
核心功能
· 支持無線通訊方式上傳到現場或者遠程服務器
· 支持非接觸測量車體側墻在測點處與卡板的距離偏差值
· 測量結果自動保存到數字卡板中,便于離線讀取數據
· 自動對車體的輪廓偏差及寬度/高度進行測量,精度達0.2mm
· 搭載內置的可充電電池為傳感器及控制器供電,實現無纜化
· 多點位測量,最多24個點

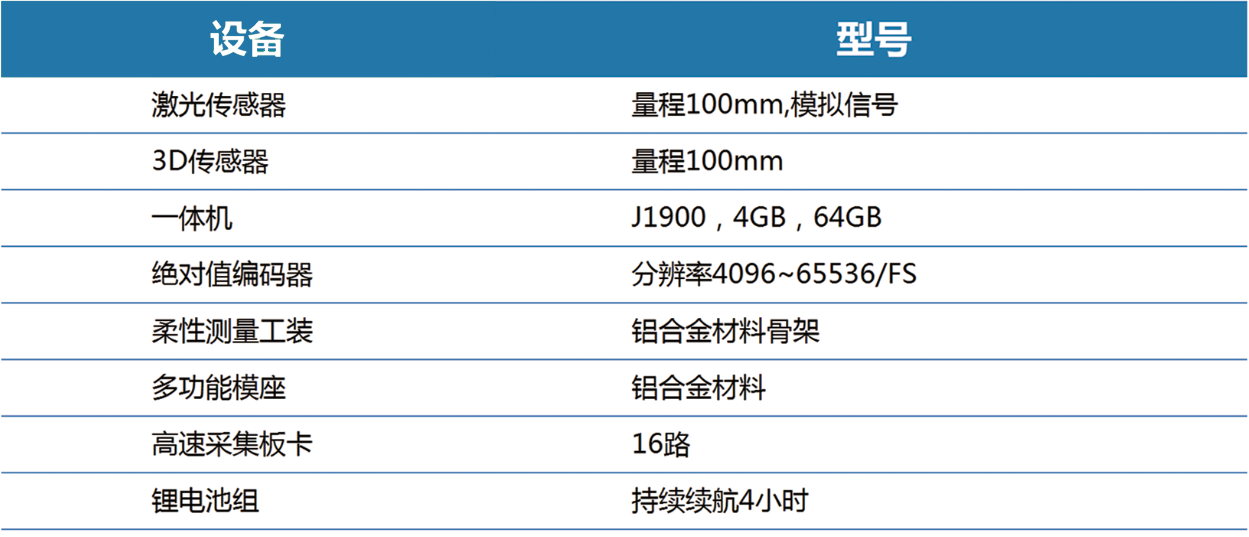

搭載設備
產品應用
應用場景及領域:3D尺寸測量,平整度測量
航空航天,軌道交通,軍工,礦山,3C制造
