工業巨匠的“視覺定位向?qū)А,鋼鐵行業的“保護神”!

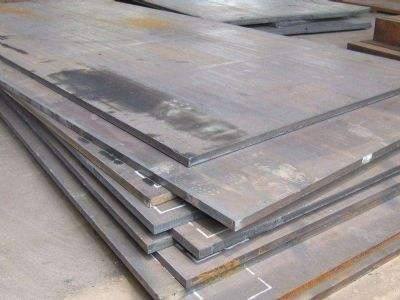

在鋼板軋制的過程中,對鋼板表面缺陷檢測是一種簡單重復性的、速度較快的、精力高度集中的工作,這樣就給檢測人員帶來很大的壓力,而且在檢測人員目視檢測過程中,必須降低鋼板移動速度,相應的鋼板軋制速度跟著降低,生產效率必然下降,同時,檢測人員不可避免地受到疲勞、心情、感覺和技術水平的客觀影響,很難做到精確和定量,另外,瑕疵的記憶存儲分析比較也很困難。
為了降低檢測人員在檢測過程中的勞動強度,提高生產效率,我們提出了視覺定位檢測系統的智能機器視覺檢測方案。鋼板瑕疵檢測系統采用智能機器視覺自動識別的要求,必須解決以下主要問題:
1.必須能在線檢測鋼板表面的瑕疵,如劃痕、刮傷、孔洞、結疤、墊坑等表面異常。鋼帶的運行速度不大于每分鐘120米,系統都可以正常工作。
2.能應對因鋼板寬度變化、以及鋼板在移動過程中產生的扭曲或傾斜、鋼板表面有油污或水滴所造成的干擾。
3.瑕疵檢測具備自學習、自適應功能適合于不同寬度、不同顏色、不同速度的要求,還必須應用模式識別、自動暴光、防抖動、瑕疵報警等功能。瑕疵檢測和瑕疵報警是動態實時的。
4.必須具備精度高、故障點少等特點,需用工業級數字照相機機和工業級PC機相接合來完成系統任務。
5.必須有光機電一體化設計應用技術,確保系統集成高效。

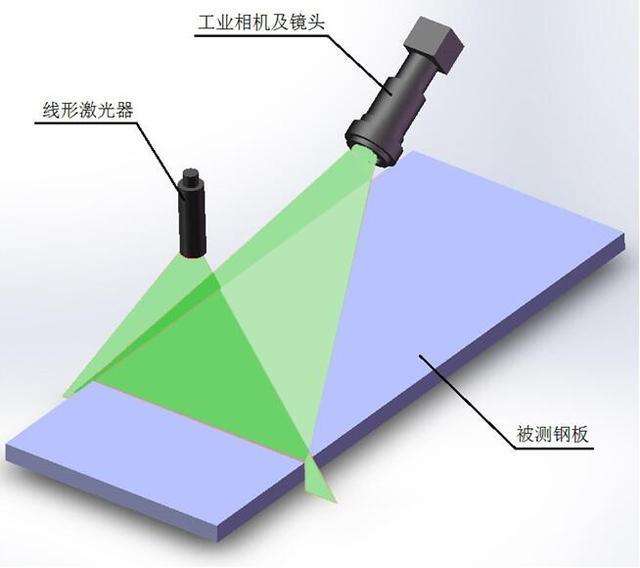

為了滿足比較高的精確度要求,和貴公司的現場情況,我們采用高分辨率的工業級線陣攝像機和工業用PC機構成系統,照相機用來獲取圖像,PC機(這個咱們叫工控機)用來處理圖像數據、在圖像中標識出瑕疵的位置和給出報警信號。
另外,電腦還可以記錄和存儲瑕疵的圖片,以及被檢測銅帶卷繞在圖片中的位置,以供對整個銅帶的質量進行定量的分析和評估。攝像機采集圖像后,分別依次通過網口進入PC機進行一系列的處理:
1、鋼板瑕疵檢測系統能在0.2秒內給出是否存在瑕疵,若鋼板表面存在瑕疵,標識出瑕疵位置且報警提示。
2、對有瑕疵的圖像進行保存,對鋼板質量評估以及其它后續處理。
3、鋼板瑕疵檢測系統檢測瑕疵大小的誤差精度可調。

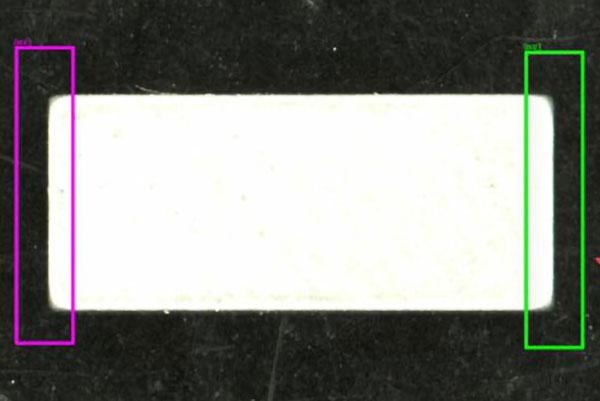

4、通過友好人機界面在圖像中標識出瑕疵的位置,并給予報警提示。
5、系統可以記錄和存儲瑕疵的圖片,以及被檢測鋼帶卷繞在圖片中的位置,以供對整個鋼帶的質量進行定量的分析和評估。
在機器視覺識別的同時,使用機器視覺檢測設備進行產品上的條形碼辨識,能很容易地追蹤及檢視大型鋼鐵。即使掃描條形碼為非常簡單且高度自動化的動作,但如果我們可精確地控制條形碼在產品上的位置及方向,一維條形碼仍為最穩健的掃描方式。然而,許多鋼鐵制品通常巨大笨重,增加掃描定位困難,許多鋼鐵工廠不得不選擇以人工的方式追蹤制品,例如快速噴漆、粉筆做記、人為辨別及手抄數據紀錄等方式。而吵雜、繁忙、光線不足的工作環境、易耗損的卷標(記號)及其他人為因素(如工作疲乏等),皆可能導致產線出錯,造成更多時間及金錢損失。
機器視覺檢測是利用安裝于輸送帶上的相機,即便與物體的距離改變或沒有定位于最佳位置,光學變焦功使其不僅能擷取條形碼影像,還可以實時獲得其他可視化信息,檢查產品是否有瑕疵,把控產品質量。
此外,也可設定只掃描特定條形碼圖形及方位,或設定感興趣區域來加速偵測及解碼。同時將條形碼圖像數據轉換成可用的訊息并儲存于主計算機中,供未來讀取使用。因此,增設圖像式條形碼系統能夠提升質量控制效益?煽焖僬{(diào)整以捕獲鋼鐵制品圖像,幫助品管經理通過機器視覺技術來檢查產品。該視覺檢測系統有助于減少高代價錯誤,提升管控效率,提高精準度及員工的安全性。
